5 standen 36V LED display t.b.v. ombouwset (Soldeer versie)

Deze displays zijn nieuw en beschikken niet over een connector, u kunt aan de hand van het onderstaande schema zelf eventueel de connector van uw oude display hergebruiken, of de connectoren verwijderen.

Let op deze displays zijn nieuw, solderen en aanpassen voor uw eigen risico, geen garantie vandaar de prijs.

Op het display zijn de volgende functies aanwezig:
* Accu niveau.
* Mode / PAS ondersteuningsniveau, instelbaar in 5 standen.
* Verlichting.
* 6 km/u functie / ‘wandelfunctie’.
* 6-polige male snel-sluit aansluiting, ongeveer 10cm kabel-lengte.

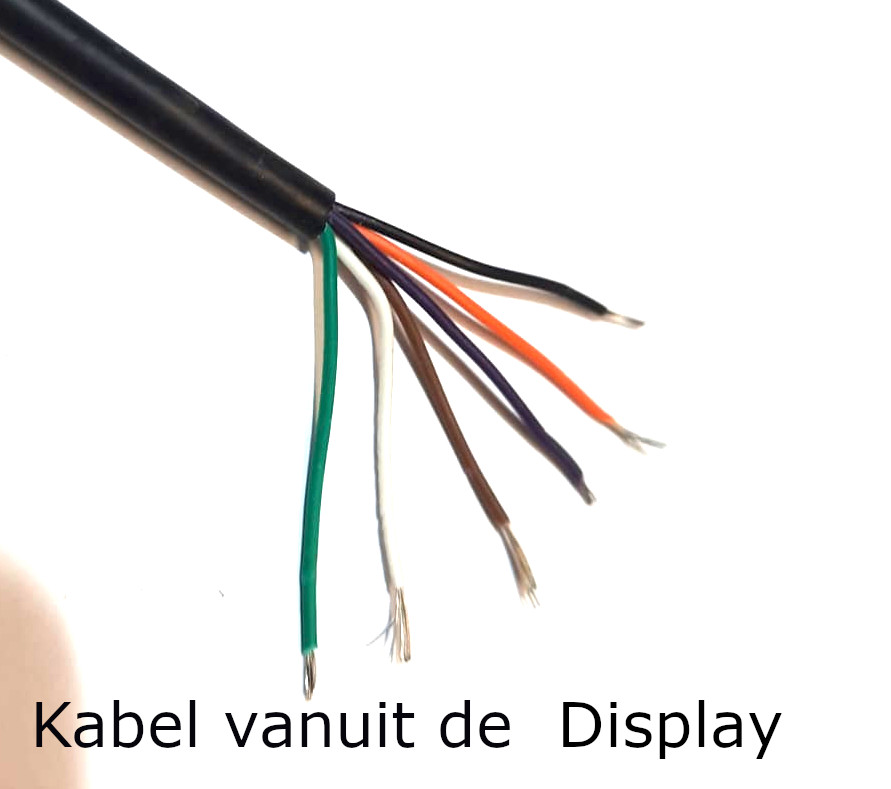

AANSLUITSCHEMA:

(Display kant   – Controller kant , julet aansluiting R|A|T Holland systeem)

WIT – WIT

ORANJE-ROOD

GROEN-GROEN

ZWART-ZWART

PAARS-GEEL

BRUIN-BLAUW

Afbeelding kan afwijken van het origineel.
